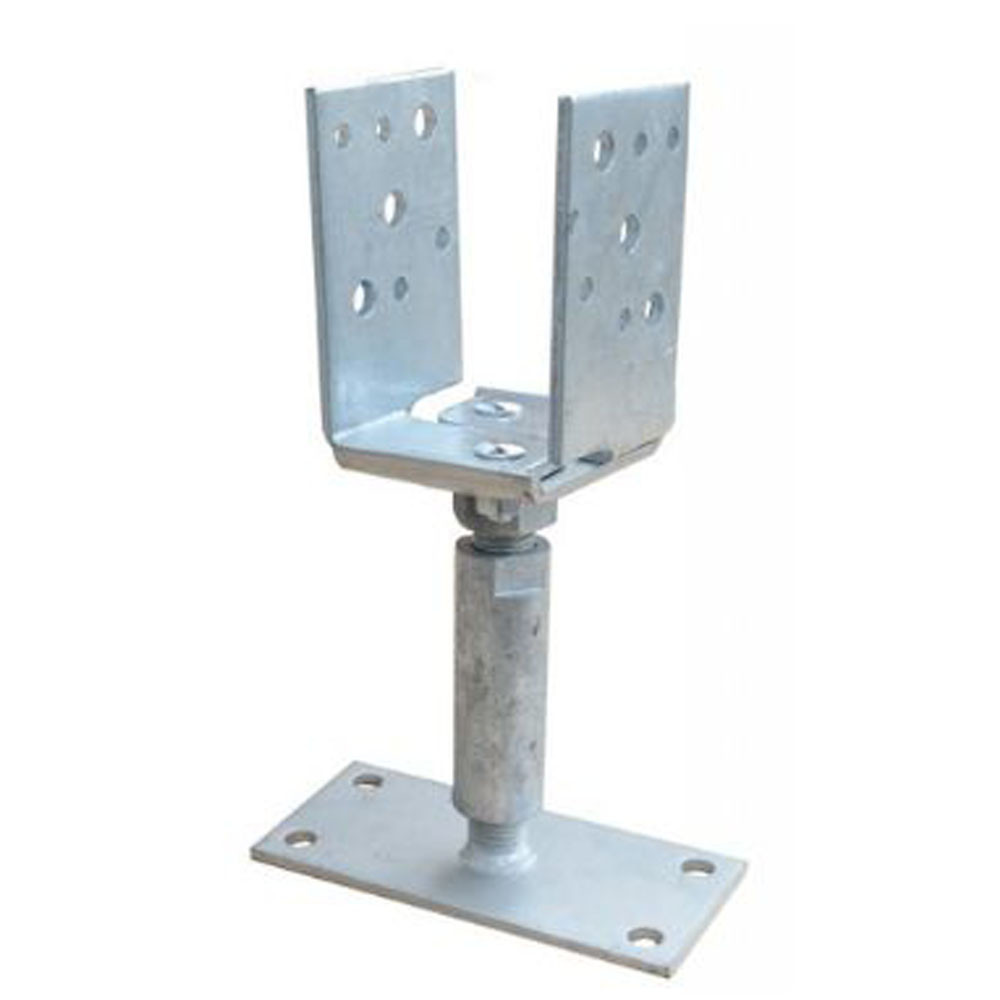

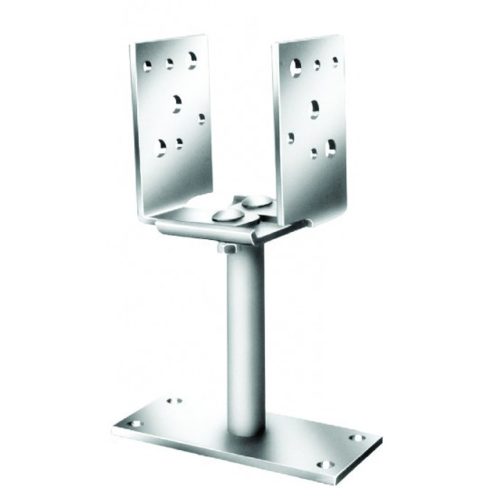

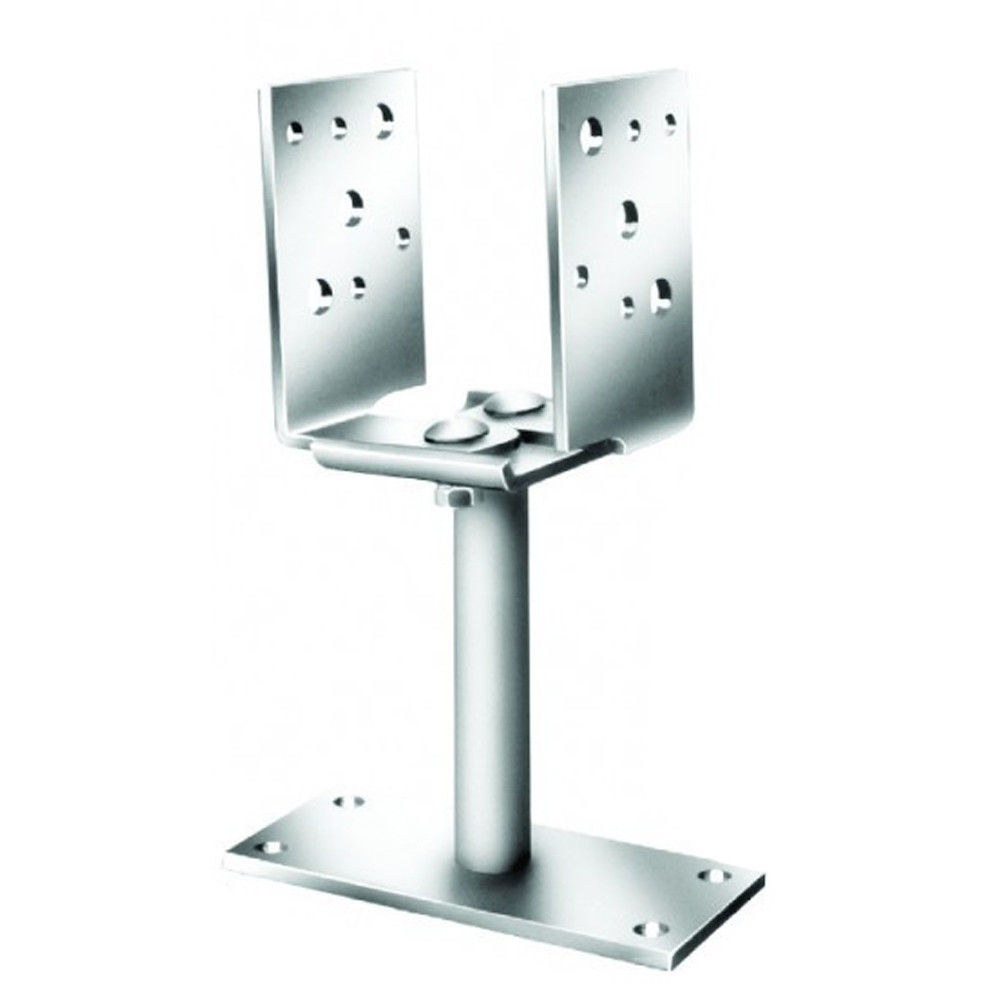

A Vormann állítható U‑formájú gerendatalp olyan szerkezeti kötőelem, amely megbízható kapcsolatot teremt a fa tartószerkezet és a teherhordó beton alap között. A toldható 60–140 mm belső nyílás rugalmassá teszi különféle rétegragasztott gerendák, impregnált fenyő oszlopok vagy akár KVH‑profilok rögzítését. A M16‑os, menetes edzett acél orsó 40 mm‑es magasságállítást enged, így kompenzálhatók az alapbeton szinteltérései, illetve lehetővé válik a faelemek szellőztetése a talaj felett. A horganyzott, ≥ 55 µm cinkbevonat a DIN EN ISO 1461 szabvány C3 környezeti osztályát teljesíti, tehát mérsékelt ipari‑ és tengerparti környezetben sem igényel utókezelést. Az U‑szár 70 mm‑es magassága négy előre perforált rögzítőnyílással (Ø 10 mm) biztosítja a merev csavarozást, miközben elegendő faanyagot hagy a csavarélek körül a repedésmentes felfogáshoz. A 115 mm‑es karhossz stabilan körülfogja a gerenda oldalfelületét, így a terhek nem tisztán a csavarokra, hanem a teljes acélkarra adódnak át. A termék 12 kN nyomó‑, 8 kN húzó‑ és 5 kN nyíróteher‑bírása megfelel a kerti pavilonok, filagóriák, kisebb raktárépületek, valamint könnyű acél‑fa kombinált szerkezetek statikai igényének. A horganyréteg tapadását fémszórás előzi meg, ezáltal a vágott éleknél is folytonos a korrózióvédelem, aminek köszönhetően a termék 30 év élettartam feletti külső használatra minősíthető.

Felhasználási helyek

• Kerti pergola és árnyékoló tartóoszlopai: Egy négyoszlopos, 3 × 4 m‑es pergolához négy darab gerendatalp elegendő, a 60–140 mm‑es állíthatóság pedig lehetővé teszi akár egyedi, 120 × 120 mm‑es ragasztott gerenda befogását is. A lábak alá készített 40 × 40 × 60 cm‑es C16/20 alaptest legalább 100 kg saját tömeggel ellenáll a szélkivágásnak. Az M16 orsó finomszabályzása segítségével a pergola ereszmagasságai ±5 mm‑en belül beállíthatók, így az eresz‑gerendák torzulásmentesen fekszenek fel. A 70 mm magas U‑kar elég mély ahhoz, hogy két M10 pillangó‑fejű szerkezetcsavar fejenként 6 kN nyíróteherrel rögzüljön. A tűzihorganyzás megvédi a talpat a talaj fröccsenő vízétől és a növények öntözőpermetétől, miközben a faépítmény illesztése alatt szellőző légrést hagy. Pergola‑ponyva felszerelésekor az oldalerők a csavarorsó‑menetben levezetődnek, így a tartóoszlop alja nem lazul ki. A középső csavar ellen‑anyával fixálható, ezért ősszel a fedés leszerelése után sem változik a magasság. A fa‑acél csomópont tűzvédelmét B‑soros pácolás és tűzálló bevonat egészítheti ki, amelynek a cink bevonat jó tapadó alapot ad. Az előfúrt gerendavég a szerelés idejét 20‑25 %-kal csökkenti, mert a helyszíni jelölés elmarad.
• Fateknős kocsibeálló főtartó gerendái: Egy személyautó‑beállónál a 8 kN húzóteher‑bírás arra is elég, hogy a szél által megemelt tetőszerkezet biztonsággal lehorgonyozva maradjon. A 315 mm hosszú szár kisebb talajfagy‑mélységű területeken is a fagyhatár alá juttatja a talp betonba ágyazott részét, így nem emeli ki a jégduzzadás. Az állítható befogás miatt elegendő a tetőlejtés egyik oldalán 60 mm‑es, a másikon 80 mm‑es oszlopméretet alkalmazni, a talp követi a méretkülönbséget. A menetes orsó nyomatéka 80 N⋅m‑ig húzható, amit egy rádiuszolt M24 kulccsal gyorsan be lehet állítani. A zárt U‑kar megakadályozza az oszlop keresztirányú kimozdulását, így a beállóban parkoló autó ajtócsapódása nem lazítja a kötést. A cinkréteg csiszolással történő megsértése után ajánlott horgany‑spray‑jel utánkezelni a védelmet, így a telepítés utólag sem rontja a rozsdamentességet. A beálló beton alapja esetén C20/25 minőség ajánlott, 0,5 % acél‑száladoptálással a repedés‑kontroll miatt. Az orsó‑anya párosa ellen‑anyával biztosítható, amely vibrációálló megoldás nagy forgalmú udvarban.
• Kerti kerítés‑ és korlátoszlopok: Közvetlen talaj érintkezés helyett a gerendatalp 4–5 cm‑rel emeli el az oszlopot a járdasík felett, így a fröccsenő csapadék nem itatja át a fa szövetét. A 5 kN‑os nyíróteher‑bírás bőséges a szélterhelésnek kitett, 1,8 m magas lécrács‑elemekhez is. A 115 mm‑es karhossz elegendő oldalfelületet ad, hogy a kapupántok csavarjai elférjenek anélkül, hogy a fa repedne a csavarperem alatt. A horganyréteg ellenáll a klór‑ és kéntartalmú városi csapadéknak, így nem keletkezik rozsdafolyás a kerítés elemein. A kerítés szereléséhez 25 × 25 × 60 cm‑es pont‑alap elegendő, a talp‑szár körül Ø 20 mm‑es hézagot kell hagyni zsalu nélkül, hogy a beton jól körbefolyhassa. A menetes orsó segítségével a kerítésvonal minden oszlopát ±5 mm‑en belül egy síkba lehet állítani anélkül, hogy fa dörzsalapot kéne vágni. A fixálás után a felső anyát Loctite menetrögzítővel javasolt biztosítani, így a szél vagy a kapu csapódása nem lazítja a kötést. A csavarfejek alá rozsdamentes DIN 9021 alátétet célszerű tenni, hogy a nagy átmérő ne zúzza össze a puhább fenyőfa rostjait.
• Teraszfedés (könnyű acél‑fa hibrid szerkezet): A talp húzó- és nyíró‑kombinált teherbírása alkalmassá teszi, hogy az acél‑pergolarácsot fával kombináló szerkezetet is mereven lehorgonyozza. Az állítási tartomány lehetővé teszi, hogy a fémtartókat 80 mm‑es, a fagerendákat 100 mm‑es lapokkal kapcsoljuk, miközben az azonos talp‑családot használjuk. A 315 mm‑es beütési hossz a C16/20 betonlemez felett 100 mm‑es xps hőszigetelést, valamint 60 mm‑es esztrichet áttörve is biztonságosan lehorgonyoz. A beépítés után a látható felület esztétikusan keskeny, lefesthető az építmény RAL‑színére anélkül, hogy a tűzihorganyzott cink veszítene védelmi képességéből. Az U‑kar perforációi révén az acél‑fa csomópont nedvességszintje jobban kiszellőzik, ezzel mérsékelve a faanyag hossz‑ és keresztirányú zsugorodását. Az acél‑szár körüli beton magas hőtehetetlensége csillapítja a terasz hőingadozását, így a csavarorsó kevésbé lazul a dilatációtól. Ha a szerkezetet edzett üveg fedéssel látják el, a húzóerők a talp menetes magjába vezetődnek, ami torzulás‑ és repedésmentes csomópontot eredményez. Az EU‑eredetű Vormann‑minőség CE‑jelöléssel és gyártói teljesítménynyilatkozattal rendelkezik, így a tervező egyszerűen igazolja a szabvány‑megfelelést.

  ---

Beépítési és használati útmutató

• Alapozás – 35 × 35 × 60 cm‑es C16/20 pont‑alapot ásson, a betonba 5 % 0‑4 mm kvarchomokot keverhet a simább felületért.
• Beütés / bebetonozás – a talpszárat függőlegesen helyezze a friss betonba úgy, hogy az orsó menete ne érjen betonhoz, majd rezgőléccel sűrítse a betont.
• Szintezés – az M16 anyával ±20 mm‑t emelhet vagy süllyeszthet, amivel kiegyenlíti az alappontok magasságát.
• Fa rögzítése – Ø 8 × 120 mm szerkezetcsavarokat használjon, előfúrott 6 mm‑es lyukakkal; minden oldalra minimum két csavart tegyen.
• Korrózióvédelem – vágás vagy hegesztés után cink‑spray‑vel pótolja a felületvédelmet, és UV‑álló akrilfestékkel zárja.
• Utánfeszítés – az első fűtési/lehűlési ciklus után (1 hét) ellenőrizze az összes anya nyomatékát, majd rögzítse ellen‑anyával.
• Fenntartás – évente egyszer vizuálisan ellenőrizze a cinkréteg épségét; só‑ vagy savas kémhatású szennyeződést azonnal mossa le.

Tipikus hibák és megelőzésük

• Túl rövid csavar → gyenge nyírókapacitás; mindig legalább 50 mm‑rel haladja túl a fában a menet hosszát.
• Orsóra kent beton → korróziós góc; védje maszkolószalaggal a szálat, és csak kötés után bontsa le.
• Oldalirányú toldás faékekkel → pontszerű feszültség; használjon teljes felületű falecbetétet, ha a befogásnál kisebb a gerenda.
• Felületcsiszolás bevonat nélkül → cinkvesztés; azonnal pótolja a korrózióvédő réteget.
• Nem megfelelő alapméret → süllyedés vagy felúszás; tartsa be a 3 : 1 alap‑talp méret‑arányt.
